В чем разница между выключателем остаточного тока и обычным выключателем?

Основное различие междувыключатель защитного отключения (RCCB)иобычный автоматический выключательзаключается в том, что обычный автоматический выключатель защищает линии и оборудование, а ВДТ в первую очередь защищает личную безопасность.

Их основные функции различаются

Обычные автоматические выключатели в первую очередь контролируют величину тока, защищая провода и электрооборудование от перегрева и возгорания из-за чрезмерного тока, перегрузки или короткого замыкания, предотвращая тем самым пожары.

Автоматы защитного отключения (УЗО) в первую очередь контролируют баланс токов, защищая персональную безопасность от поражения электрическим током, вызванного утечкой из-за повреждения изоляции в проводке или оборудовании.

Принципы работы и структуры различаются

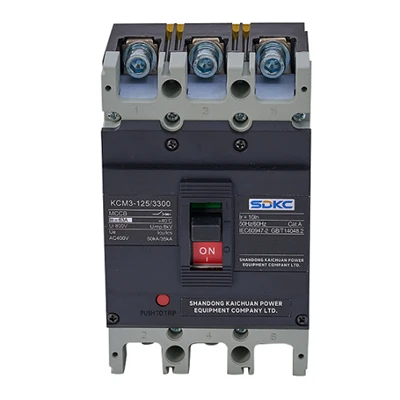

1. Стандартный автоматический выключатель

Принцип: Отслеживает величину тока. Когда ток превышает номинальное значение, срабатывает внутреннее механическое устройство (биметаллическая полоска/электромагнитная катушка).

Структура: В основном состоит из механизма переключения и этих двух защитных устройств, ориентированных только на общий ток на проводе под напряжением (и нейтральном проводе).

Ключевой параметр: Номинальный ток

Внешняя маркировка: Обычно отображаются только ручка переключателя и текущий параметр.

2. Устройство защитного отключения (RCCB).

Принцип: Отслеживает текущий баланс. Одновременно обнаруживает ток в фазном и нейтральном проводах; когда разница между ними (ток утечки) достигает опасного значения, он мгновенно срабатывает.

Структура: можно понимать как добавление высокочувствительного модуля обнаружения тока утечки к стандартному автоматическому выключателю. Поэтому некоторые ВДТ также имеют функции защиты от перегрузки и короткого замыкания-(эти изделия часто называют АВДТ).

Ключевые параметры: номинальный ток + ток утечки, ток отключения.

Внешняя маркировка: включает кнопку тестирования (нажимается ежемесячно) и кнопку сброса, часто имеющую маркировку «30 мА».

Различные сценарии применения

1. Стандартный автоматический выключатель: используется в качестве базовой защиты для всех цепей, таких как главные выключатели, цепи освещения и специальные цепи кондиционирования воздуха.

В первую очередь защищает от риска возгорания, вызванного старением проводки, отказом оборудования и случайной проводкой.

2. Устройство защитного отключения (RCCB): используется для концевых цепей, которые прямо или косвенно контактируют с телом человека, например, во всех розеточных цепях (особенно во влажных местах, таких как кухни, ванные комнаты и балконы), портативных приборах и мобильных устройствах.

Автоматы защитного отключения (УЗО) предназначены для предотвращения фатальных электрических утечек и защиты личной безопасности. С другой стороны, обычные автоматические выключатели (CCB) обеспечивают базовую защиту от пожаров, вызванных неисправностями в цепи. Правильный выбор и настройка обоих имеют решающее значение для создания безопасной электрической среды.
