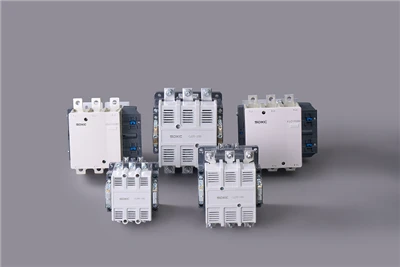

Разница между контакторами переменного тока и контакторами постоянного тока

ХотяКонтакторы переменного и постоянного токавыполняют одну и ту же основную функцию-часто подключают и отключают основные цепи-они принципиально различаются по принципам работы, структуре и применению.

Основной принцип

Основное различие междуКонтакторы переменного и постоянного токазаключается в их системах-гашения дуги и основных конструкциях.

В контакторах переменного тока используется характеристика-перехода через ноль переменного тока, а для эффективного гашения дуги используется решетчатое-дугогасительное-устройство. Их сердечники изготовлены из ламинированных листов кремнистой стали и оснащены короткозамыкающими -кольцами для устранения вибраций и шума, создаваемых электромагнитными силами переменного тока.

Контакторы постоянного тока, поскольку их ток не имеет точки перехода через нуль,-должны использовать более сильный магнитный метод гашения дуги-для принудительного удлинения и охлаждения дуги. Их сердечники имеют единую цельную структуру, а поскольку постоянный ток создает постоянный магнитный поток, короткие-кольца замыкания не нужны.

Эти фундаментальные различия проистекают из разных требований, предъявляемых к электромагнитной системе и способности гашения дуги-из-за пульсирующего характера переменного тока и постоянного характера постоянного тока.

Анализ различий
1. Основная структура:

Контакторы переменного тока изготовлены из ламинированных листов кремнистой стали, а на торцах сердечника установлены короткозамыкающие-кольца.

Контакторы постоянного тока изготавливаются из цельного куска мягкой стали или технического железа, имеют U-образный сердечник и отсутствие короткозамыкающего-кольца.

2. Система дугогасления:

Гашение дуги для контакторов переменного тока относительно легко. Обычно используется пластинчатое гашение дуги или магнитное гашение дуги. Это связано с тем, что переменный ток пересекает ноль 100 раз в секунду, и в этих точках дуга легко гаснет.

Гашение дуги затруднено для контакторов постоянного тока. Обычно применяют магнитное гашение дуги. Это связано с тем, что постоянный ток не пересекает ноль 1, что делает дугу очень стабильной и ее трудно погасить.

3. Параметры катушки:

Катушки контактора переменного тока имеют меньше витков, больший диаметр провода и меньшее сопротивление. Это связано с тем, что импеданс катушки переменного тока в основном зависит от индуктивного реактивного сопротивления; чрезмерное сопротивление постоянному току может привести к серьезному перегреву.

Катушки контактора постоянного тока имеют больше витков, меньший диаметр провода и более высокое сопротивление. Это связано с тем, что импеданс катушки постоянного тока представляет собой чисто сопротивление, требующее большего сопротивления для ограничения тока.

4. Рабочая частота:

Контакторы переменного тока могут работать на более высоких частотах, что делает их пригодными для применений, требующих частых циклов пуска-остановки.

Контакторы постоянного тока обычно работают на более низкой частоте, поскольку дуги постоянного тока сложнее погасить, а процесс их размыкания занимает больше времени.

5. Приложения:

Контакторы переменного тока: в основном используются для управления нагрузками переменного тока, такими как двигатели переменного тока, электронагревательное оборудование и системы освещения. Это наиболее распространенные контакторы в промышленности.

Контакторы постоянного тока: в основном используются для управления нагрузками постоянного тока, такими как двигатели постоянного тока, цепи зарядки и разрядки аккумуляторов, а также системы распределения электроэнергии постоянного тока. Обычно встречается в средах постоянного тока, таких как электровозы, метро, ​​фотоэлектрические системы производства электроэнергии и электромобили.
